製品の説明
記述pについて:

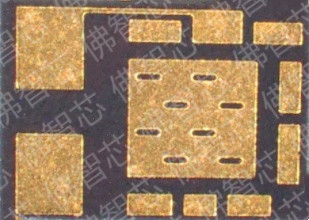

310*320mm パネルサイズ
チップサイズ:0.76*0.61mm
パッケージサイズ:2.76*1.97mm
パッケージ厚さ: 360um
適用:電力管理
プロセス導入:
来るウエファーはCuポスト (例えば50マイクロメートル) でぶつかり,ウエファーを薄め,切った後に,ぶつかったチップを拾い,一時的なボードに置く.圧縮鋳造は,チップに実行されますABFは1層RDL製造に使用される.その後,PVDとLDIと半添加プロセスが継続されます.TMVは上下層の接続のために構築されます最後に,表面処理は最終プロセスのために生産されます.顧客が製品要件に基づいて製品をカスタマイズしたい場合は,プロセスにいくつかの多様性と変更があります.
応用:
電力管理
競争力
1,電気抵抗が低い,例えば01,0.2 モーム
2,低電力消費
3,高効率の熱分散
4,薄いパッケージ
5,低価格
